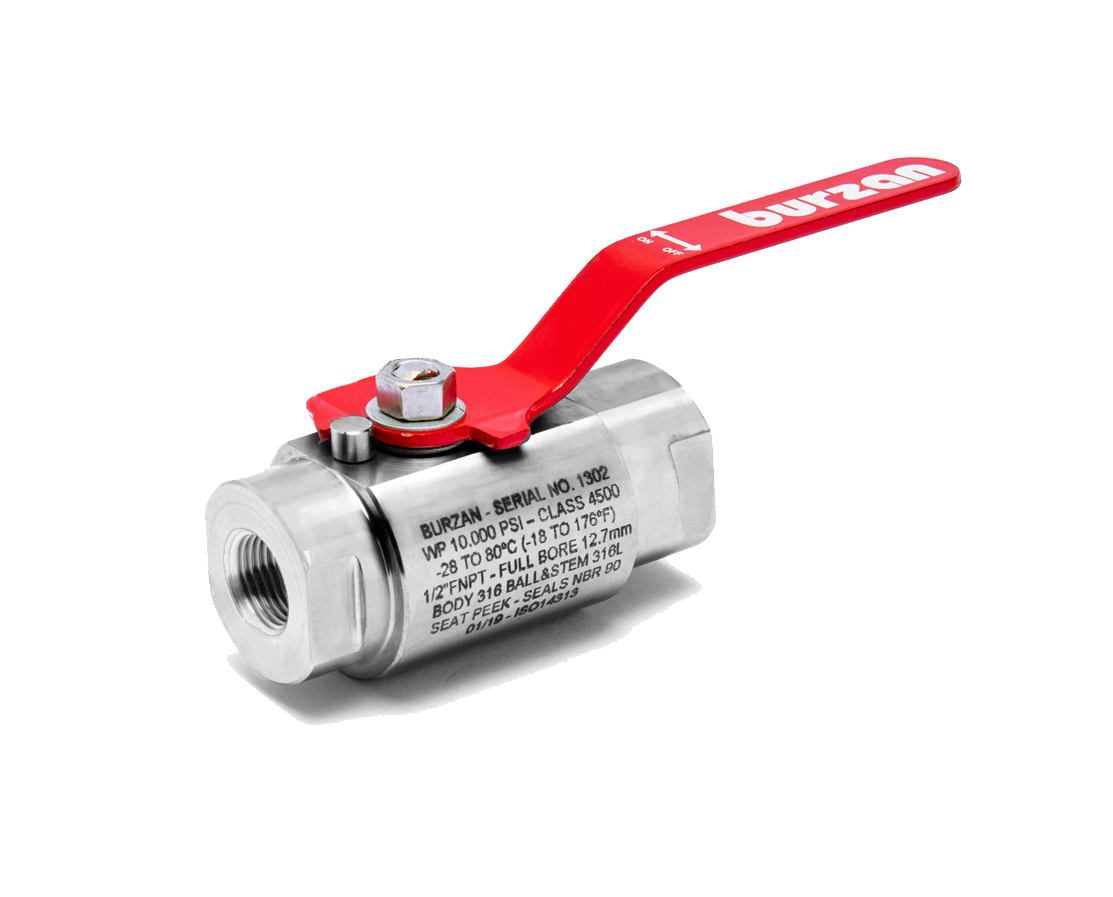

HP29 Series
Dos piezas integral – 10.000 PSI
Tamaños: 1/4″ a 1″
Pasaje: 12.7mm – 1/2″
Serie: PN700
Rango de presión: hasta 700 bar (10000 psi)
Rango de temperaturas: -60°C a 260°C (-76 °F a +500 °F)
Extremos: Roscadas
Materiales: ASTM A182 F304L-316L / Monel 400 / Alloy C22/ Duplex, otros
Accionamiento: Manual / Actuador
Información del producto
Especificaciones:
Construida en dos piezas, a prueba de fugas
Torque de operación ótpimo desde baja a alta presión
Excelente rendimiento de sellado en todo el rango de presión
Diseñada para servicio de gas, líquido y vacío.
Pasaje optimizado para alto caudal de flujo
Esfera flotante | Asiento blando | Bidireccional
Diseño anti fuego | Diseño anti estático
Vástago con sello de carga viva a prueba de emisiones fugitivas
Doble sellado de cuerpo en versiones fire safe
Montaje ISO 5211 para automatizaciones
Vástago inexpulsable montado desde el interior
Opcionales:
Vástago extendido
Mecanismo de bloqueo y traba para candado
Actuador neumático/eléctrico
Normas constructivas:
ASME B16.34
ISO 5211
Normas de conexión:
NPT – ASME B1.20.1 Roscada
BSPT – ISO 7-1 Roscada
BSPP – ISO 228-1 Roscada
Face to face:
Estándar Burzan
Normas de ensayos a presión:
API 598 | EN 12266-1 | ISO 5208
Materiales del cuerpo:
ASTM A105 / ASTM A182 F304L-316L / Monel 400 / Alloy C22 / Duplex, otros
Materiales internos:
Esfera – ASTM A182 F316 | Opcional: Monel 400; Otros
Vástago – ASTM A182 F316 | Opcional: Alloy 718; Otros
Materiales de asientos:
POM; PEEK; GF PEEK; Otros
Accesorios:
Vástago extendido con doble sello
Mecanismo de bloqueo para candado
Soporte para montaje de actuador
Actuador neumático
Caja de límites
Válvula solenoide
