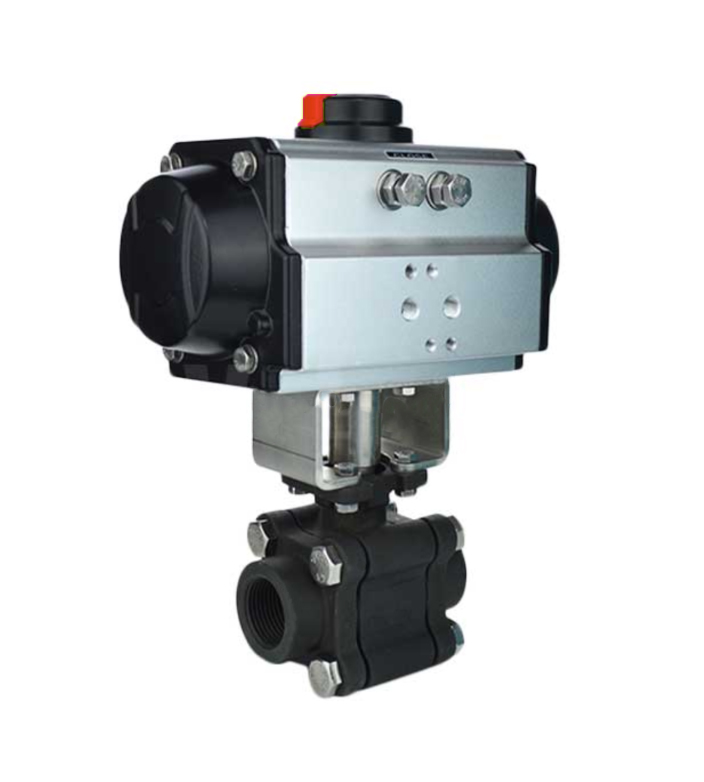

HP44 Series
Tres piezas – Alta presión
Tamaños: 1/4″ a 2″
Pasaje: Standard – Total
Rango de presión:
-1/4″ a 1″PR hasta 345 bar (5000 psi)
– 1″1/2 a 2″PR hasta 210 bar (3000 psi)
Rango de temperaturas: -60°C a 260°C (-76 °F a +500 °F)
Extremos: Roscadas y para soldar
Materiales: ASTM A105; otros.
Accionamiento: Manual / Actuador
Información del producto
Especificaciones:
Esfera flotante | Asiento blando | Pasaje total y reducido | Bidireccional
Diseño anti fuego | Diseño anti estático
Vástago con sello de carga viva a prueba de emisiones fugitivas
Doble sellado de cuerpo en versiones fire safe
Montaje ISO 5211 para automatizaciones
Vástago inexpulsable
Opcionales:
Orificio de alivio de presión aguas arriba
Vástago extendido
Mecanismo de bloqueo y traba para candado
Actuador neumático/eléctrico y manual con retorno a resorte
Normas constructivas:
ASME B16.34 | ISO 17292 | BS5351 | API 608
ISO 5211
Normas de conexión:
SW – ASME B16.11 Socket Weld
BW – ASME B16.25 and B36.10M Butt Weld
BW Nipple – ASME B16.25 and B36.10M Butt Weld Extendido
NPT – ASME B1.20.1 Roscada
BW – ISO 1127 / ISO 4200 Butt Weld
BW Nipple – ISO 1127 / ISO 4200 Butt Weld Extendido
BSPT – ISO 7-1 Roscada
BSPP – ISO 228-1 Roscada
Face to face:
Estándar Burzan
Normas de ensayos a presión:
API 598 | EN 12266-1 | ISO 5208
Materiales del cuerpo:
ASTM A105 / A350 LF2 | Opcional: A182 F51; Otros
Materiales internos:
Esfera – ASTM A351 CF8M / ASTM A182 F316 | Opcional: Otros
Vástago – ASTM A182 F316 | Opcional: Alloy 718; Otros
Materiales de asientos:
PTFER; C-PTFER; TFM 1600; POM; NYLON; DEVLON; PEEK; GF PEEK; PCTFE; CELAZOLE
Bulones, espárragos y tuercas:
A193 Gr. B7 | Opcional: A193 Gr. B8M cl.2; A193 Gr. B7M; Otros
Certificaciones:
Ensayo anti fuego API 607 – ISO 10497
Accesorios:
Vástago extendido con doble sello
Mecanismo de bloqueo para candado
Soporte para montaje de actuador
Actuador neumático
Caja de límites
Válvula solenoide
