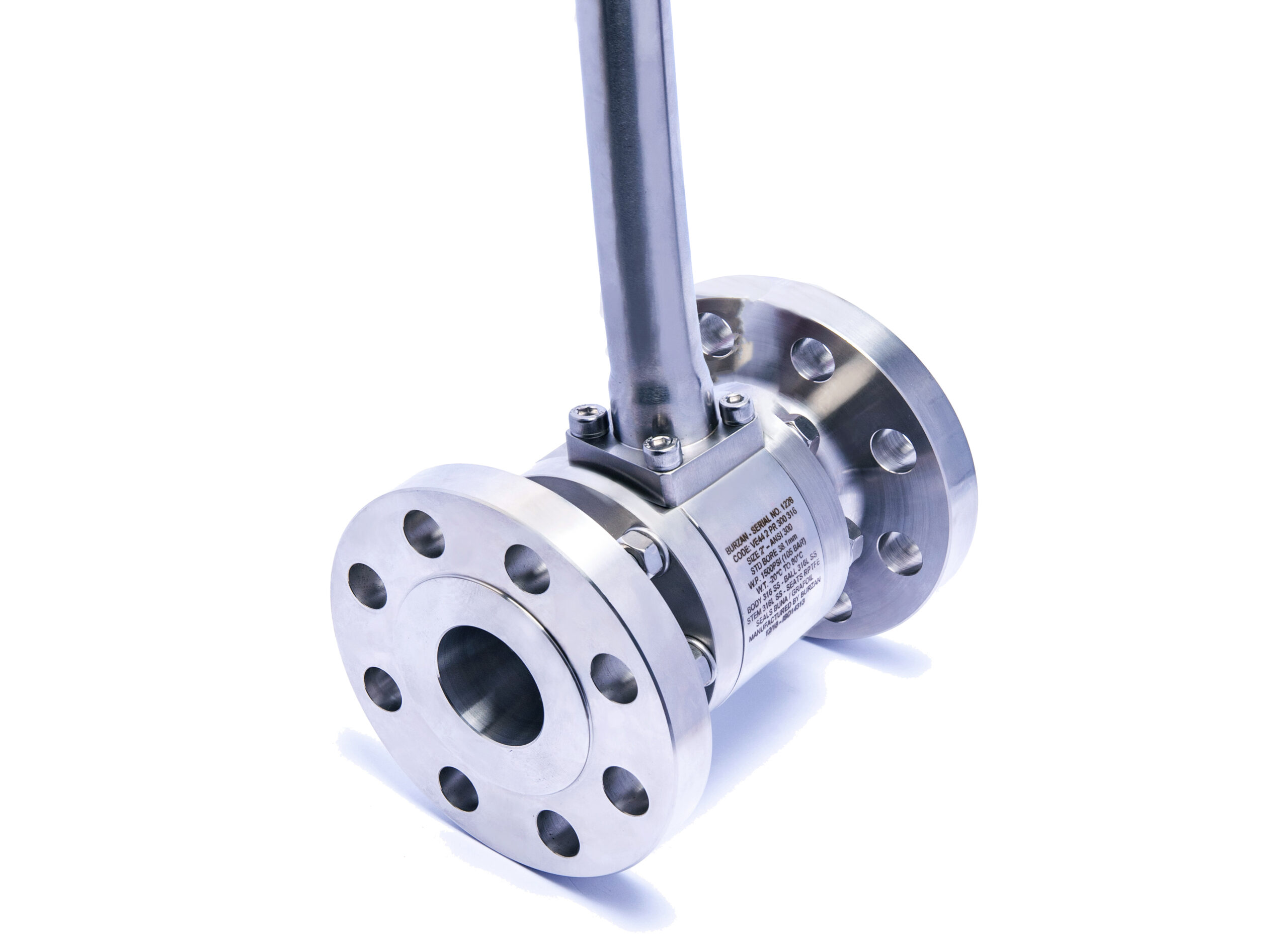

Z27R Series
Tres piezas RF – Criogénica
Tamaños: 1/4″ a 4″
Pasaje: Standard – Total
Serie: 300 / 600
Rango de presión: hasta 105 bar (1500 psi)
Rango de temperaturas: -269°C a 200°C (-452 °F a +392 °F)
Extremos: Bridadas
Materiales: ASTM A182 F304L-316L; otros
Accionamiento: Manual / Actuador
Fluidos: GNL (Almacenamiento, distribución y transporte)
CO2, Metano, Argón, Aire, Nitrógeno, Hidrógeno, Helio
Información del producto
Especificaciones:
Esfera flotante | Asiento blando | Pasaje total y reducido | Unidireccional
Diseño anti fuego | Diseño anti estático
Vástago con sello de carga viva a prueba de emisiones fugitivas
Doble sellado de cuerpo en versiones fire safe
Montaje ISO 5211 para automatizaciones
Asientos con alivio automático | Orificio de compensación de presión | Orificio de alivio de presión aguas arriba
Opcionales:
Mecanismo de bloqueo y traba para candado
Actuador neumático/eléctrico
Normas constructivas:
ASME B16.34 | BS6364 | EN1626 | MSS SP 134
ISO 5211
Normas de conexión:
RF Flange – ASME B16.5 Raised Face
RTJ Flange – ASME B16.5 Ring Type Joint
Face to face:
ASME B16.10
Normas de ensayos a presión:
API 598 | EN 12266-1 | ISO 5208 | BS 6364 bajo pedido (temperatura criogénica)
Materiales del cuerpo:
ASTM A182 F304L-316L; otros
Materiales internos:
Esfera – ASTM A182 F316 | Opcional: Otros
Vástago – ASTM A182 F316 | Opcional: Alloy 718; Otros
Materiales de asientos:
PTFE; TFM 1600; CF PTFE; PCTFE (KEL-F)
Bulones, espárragos y tuercas:
A193 Gr. B8M cl.2; otros
Accesorios:
Vástago extendido con doble sello
Mecanismo de bloqueo para candado
Soporte para montaje de actuador
Actuador neumático
Caja de límites
Válvula solenoide
