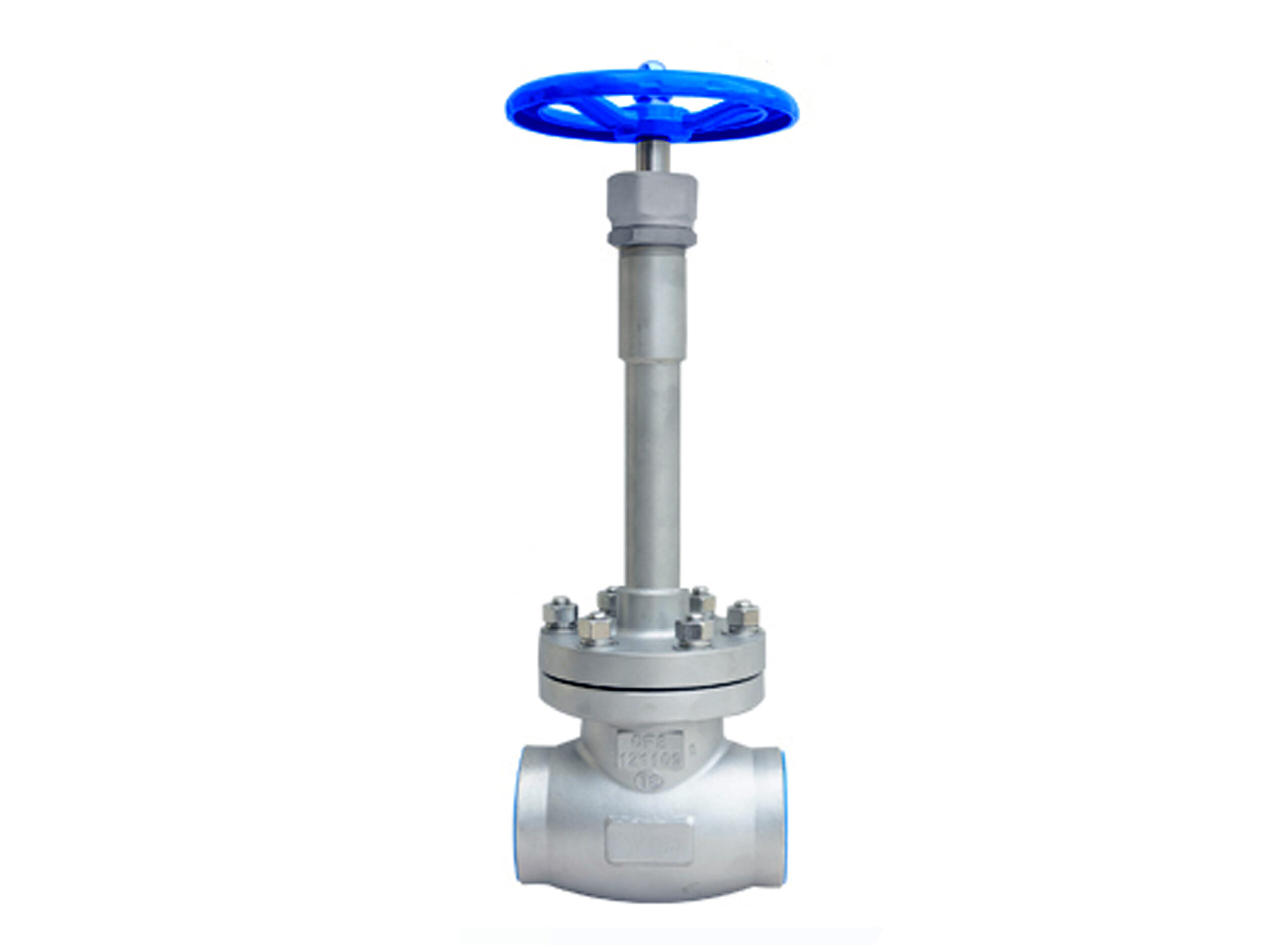

Z13 Series
Válvulas globo Criogénicas ON-OFF
Tamaños: 1/2″ a 2″ (DN 15 a DN 50)
Pasaje: Total
Serie: PN 50
Rango de presión: hasta 50 bar (720 psi)
Rango de temperaturas: -196°C a 80°C (-321 °F a +176 °F)
Extremos: Roscadas / Soldadas
Materiales: ASTM A351 CF8
Accionamiento: Manual / Actuador
Fluidos: GNL (Almacenamiento, distribución y transporte)
CO2, Metano, Argón, Aire, Nitrógeno, Hidrógeno, Helio
Información del producto
Especificaciones:
Asiento blando | Unidireccional
Vástago con sello de carga viva a prueba de emisiones fugitivas
Apta para servicios en vacío
Pasaje de alto caudal
Probadas según BS 6364
Opcionales:
Actuador neumático
Normas constructivas:
ASME B16.34 | BS6364 | MSS SP 134
Normas de conexión:
SW – ASME B16.11 Socket Weld
BW – ASME B16.25 and B36.10M Butt Weld
NPT – ASME B1.20.1 Roscada
Face to face:
Estándar Burzan
Normas de ensayos a presión:
API 598 | EN 12266-1 | ISO 5208 | BS 6364 bajo pedido (temperatura criogénica)
Materiales del cuerpo:
ASTM A351 CF8 – CF8M; otros
Materiales internos:
ASTM A182 F316 – F304; Bronce; Aluminio | Opcional: Otros
Materiales de Asiento y sellos:
PTFE; CF PTFE;
Bulones, espárragos y tuercas:
A193 Gr. B8M cl.2; otros
Accesorios:
Vástago extendido con doble sello
Soporte para montaje de actuador
Actuador neumático lineal
